fundição por cera perdida a vácuo Não é novidade. O processo de cera perdida remonta a milhares de anos. Mas a parte do vácuo é moderna. Ocorre oxidação, formam-se poros e, por fim, os componentes falham durante o uso.
A tecnologia de vácuo remove o ar, mantendo o material fundido puro. O molde cerâmico também não libera gases. As peças resultantes são densas e isentas de defeitos. Por esse motivo, as indústrias aeroespacial, médica e de geração de energia dependem da fundição por cera perdida a vácuo para fabricar componentes críticos.
O que é fundição por cera perdida a vácuo?
Definição
As peças começam com um modelo de cera. Esse modelo é revestido com cerâmica. A cera é derretida. Assim, obtém-se um molde. O metal é então despejado nesse molde. Isso é fundição de precisão.
A fundição por cera perdida a vácuo segue a mesma sequência. Mas o vazamento ocorre dentro de uma câmara de vácuo. O molde é evacuado. O metal é derretido sob vácuo. O vazamento acontece sem contato com o ar. Essa simples diferença muda tudo.
Por que o aspirador de pó é usado?
Quatro razões justificam o uso do aspirador de pó.
Reduzir a oxidação. Metais reativos formam óxidos imediatamente quando expostos ao ar. Titânio, zircônio e superligas são particularmente propensos à oxidação. Um ambiente de vácuo elimina a fonte de oxigênio, mantendo o metal limpo.
Impedir a absorção de gás. O hidrogênio e o nitrogênio podem se dissolver no metal fundido e escapar durante a solidificação, formando porosidade. O processo a vácuo remove esses gases antes que possam causar problemas.
Melhore a limpeza do metal. Óxidos e inclusões se formam durante a fusão ao ar livre; essas substâncias ficam retidas na peça fundida e servem como pontos de iniciação de trincas. A fusão a vácuo elimina essas fontes de contaminação.
Produzir peças fundidas densas. Sem porosidade, as peças fundidas são completamente densas. As propriedades mecânicas são aprimoradas, a vida útil à fadiga é prolongada e os componentes podem suportar os rigores de aplicações críticas.
Melhorar as propriedades mecânicas. Maior densidade significa maior resistência. Metal mais limpo significa melhor ductilidade. A combinação desses dois fatores proporciona um desempenho que as peças fundidas a ar não conseguem igualar.
A fundição por cera perdida a vácuo oferece todas essas cinco vantagens. Por esse motivo, tornou-se o processo padrão para pás de turbina, implantes médicos e componentes estruturais aeroespaciais. O vácuo não é um recurso opcional — ele é essencial para o processo.
Processo de fundição por cera perdida a vácuo passo a passo
Passo 1 – Criando o Modelo de Cera
Cera derretida é vertida em um molde de metal. Este molde foi usinado com precisão. A cera derretida preenche cada detalhe, garantindo que o modelo de cera resultante se encaixe perfeitamente no molde. A precisão alcançada nesta etapa determina a precisão da peça fundida final.
Vários modelos são montados em um canal de injeção central. Essa estrutura em forma de árvore suporta todas as peças. A orientação e o espaçamento das peças são cruciais. O projeto do canal de injeção determina como o metal flui para cada cavidade. Um projeto inadequado do canal de injeção pode causar turbulência no fluido. A turbulência aprisiona o gás, resultando em peças descartadas.

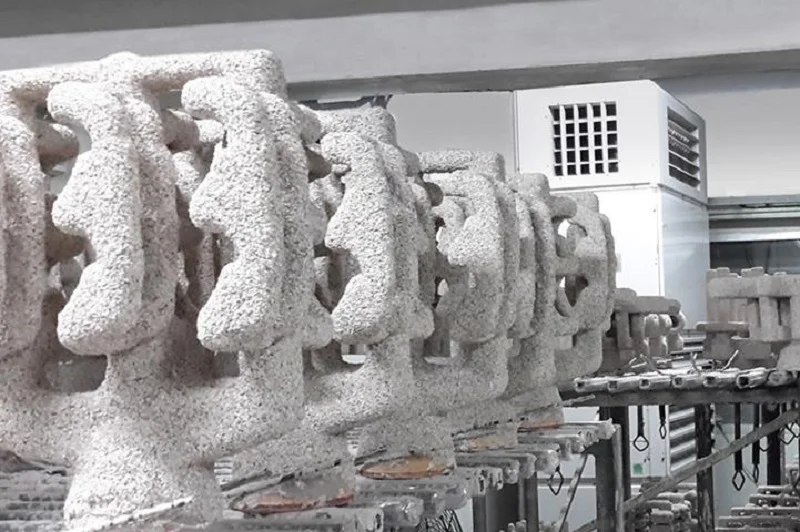

Etapa 2 – Construindo a Casca Cerâmica
Mergulhe o modelo de cera na pasta cerâmica. Em seguida, aplique gesso em pó sobre a superfície ainda úmida. Repita o ciclo de imersão e aplicação de gesso. Aplique a próxima camada somente após a secagem completa da anterior. O processo padrão envolve de seis a oito camadas. Cascas mais espessas suportam condições de fundição mais severas.
Os materiais cerâmicos são escolhidos com base na liga.
A sílica é o material principal. É barata e adequada para uma ampla gama de ligas.
O zircão pode suportar temperaturas mais elevadas e é resistente ao choque térmico.
A alumina é quimicamente estável e não reage com a maioria dos metais.
A mulita oferece um equilíbrio entre resistência e estabilidade térmica.
A ítria é um material para titânio. Ela não reage com o titânio fundido. Isso é crucial, pois o titânio dissolve a maioria dos outros materiais cerâmicos.
Etapa 3 – Desparafinação e queima da casca
A cera deve sair da casca antes do vazamento. Uma autoclave realiza a primeira etapa. O vapor sob alta pressão derrete a cera, que escorre pelo canal de alimentação. A casca permanece intacta.
Em seguida, a casca é colocada em um forno. O ciclo de queima ocorre a uma temperatura entre 800°C e 1000°C. A cera residual queima completamente. A cerâmica sinteriza e ganha resistência. A casca torna-se rígida o suficiente para suportar o vazamento.
A etapa final é o pré-aquecimento do molde. A casca é aquecida até a temperatura de vazamento antes de entrar na câmara de vácuo. O contato do metal quente com a casca fria causa choque térmico. A casca racha. O metal vaza. O pré-aquecimento evita isso.
Essas três etapas preparam a estrutura para a fundição por cera perdida a vácuo. A próxima fase — fusão e vazamento — ocorre dentro da câmara de vácuo. É aí que o processo realmente difere da fundição de precisão convencional.
Etapa 4 – Fusão e vazamento a vácuo
O invólucro pré-aquecido é colocado na câmara de vácuo. A câmara é selada e o ar é removido. A pressão é reduzida para 10⁻² a 10⁻⁴ milibares — um estado próximo ao vácuo.
A fusão por indução a vácuo ocorre dentro dessa mesma câmara de vácuo. Uma bobina de indução envolve o cadinho, fundindo o metal. Como o metal fundido não é exposto a oxigênio ou nitrogênio, ele permanece puro.
O processo de vazamento a vácuo envolve inclinar a câmara de vácuo e o cadinho para que o metal fundido flua para o molde. Todo o processo ocorre sob condições de vácuo, prevenindo a oxidação e a absorção de gases, e garantindo que o metal preencha o molde.
Esta etapa é fundamental na fundição por cera perdida a vácuo. O vácuo desempenha duas funções cruciais: remove os gases dissolvidos do metal fundido e impede a entrada de novos gases. O resultado é uma peça fundida densa e sem defeitos.
Passo 5 – Resfriamento e Solidificação
O resfriamento começa após o despejo. A velocidade é importante.
O resfriamento rápido resulta em grãos finos — grãos finos significam maior resistência. No entanto, a tensão térmica pode causar fissuras em seções de paredes finas.
O resfriamento lento resulta em grãos mais grosseiros — grãos mais grosseiros significam melhor resistência à fluência em altas temperaturas. As pás de turbina exigem essa propriedade.
A solidificação direcional controla a orientação dos grãos. Quando o molde é retirado do forno, o calor é removido por uma das extremidades. Os grãos crescem paralelamente à direção da extração. Dessa forma, a resistência à fluência é aumentada.
As peças fundidas monocristalinas representam o que há de mais moderno nesse aspecto. Com apenas um único grão e sem contornos de grão, o deslizamento entre os grãos não ocorre em altas temperaturas. Esse processo é utilizado na fabricação de pás de turbina com os requisitos mais exigentes. A fundição por cera perdida a vácuo é o único método para produzir tais pás.
Etapa 6 – Remoção da casca e acabamento
A camada cerâmica é removida. O corpo principal é fragmentado por impacto mecânico. Um jato de água remove as camadas restantes. Neste ponto, a peça fica exposta.
A peça é separada do canal de injeção; os operadores normalmente usam uma rebarbadora ou uma serra de fita para realizar essa operação. Nessa etapa, a superfície da área do canal de injeção está áspera, então o operador remove o excesso de material por meio de usinagem.
O tratamento térmico é a etapa seguinte. O aquecimento e o resfriamento são utilizados para conferir à peça as propriedades mecânicas adequadas: resistência, ductilidade e dureza. Os parâmetros específicos dependem do tipo de liga.
A usinagem confere às superfícies críticas suas dimensões finais. Tolerâncias que a peça fundida não consegue atender são obtidas por meio de corte. Áreas que exigem superfícies lisas são retificadas.
A inspeção é a etapa final. Ela inclui verificações dimensionais, inspeção por raios X para detectar defeitos internos, teste de líquido penetrante para identificar trincas superficiais e teste ultrassônico para verificar a porosidade subsuperficial. Somente as peças que passam em todas as inspeções são enviadas.
Essas seis etapas definem completamente todo o processo de fundição por cera perdida a vácuo, do início ao fim. Cada etapa é indispensável e influencia os processos subsequentes. A tecnologia de vácuo não é um detalhe insignificante; é justamente ela que permite que esse processo seja aplicado com sucesso a ligas críticas.
Ligas metálicas comuns usadas na fundição por cera perdida a vácuo
Aço inoxidável
O aço inoxidável é o material principal. Para peças que exigem resistência à corrosão e resistência mecânica moderada, o processo de fundição a vácuo é normalmente utilizado. Carcaças de bombas, corpos de válvulas e componentes marítimos são exemplos típicos.
Sua vantagem reside na qualidade consistente. O ambiente de vácuo remove o hidrogênio. No aço inoxidável fundido à pressão atmosférica, o hidrogênio pode causar furos e porosidade. As peças produzidas por fundição a vácuo apresentam qualidade confiável.
As desvantagens? O aço inoxidável não possui requisitos tão rigorosos para processos a vácuo quanto o titânio. Para peças com geometrias simples, a fundição a vácuo pode não ser economicamente viável.
Aço ferramenta
Os aços-ferramenta são utilizados em ferramentas de corte, matrizes e componentes sujeitos a desgaste. Seu alto teor de carbono e elementos de liga confere dureza. O tratamento térmico é utilizado para atingir suas propriedades finais. O processo de fundição a vácuo produz uma microestrutura pura, livre de óxidos e inclusões, e apresenta resposta consistente ao tratamento térmico.
A resistência ao desgaste é sua principal propriedade. A microestrutura pura garante uma distribuição uniforme de carbonetos, prolongando assim a vida útil dos componentes. A necessidade de fundição a vácuo decorre da sensibilidade dessa liga ao oxigênio.
Superligas à base de níquel
As ligas Inconel 718, Waspaloy e René são materiais de alta temperatura que mantêm sua resistência em temperaturas que variam de 700 °C a 1000 °C. São utilizadas em pás de turbina, câmaras de combustão e bicos de escape.
Seu desempenho é excepcional: resistência à fluência, resistência à oxidação e resistência à fadiga. Quais são as limitações? São caras, difíceis de usinar e requerem fundição a vácuo.
A fundição por cera perdida a vácuo é o método padrão para essas ligas. A fundição convencional danificaria essas ligas, portanto, os processos a vácuo são essenciais.
Ligas à base de cobalto
As ligas de cobalto oferecem resistência ao desgaste e a altas temperaturas. A estelite é a mais comum. É utilizada em sedes de válvulas, buchas e instrumentos cirúrgicos.
As propriedades provêm da formação de carbonetos. Os carbonetos de cromo conferem dureza. As ligas resistem à abrasão e à corrosão. As aplicações industriais incluem rotores de bombas, matrizes de extrusão e pás de turbinas.
Ligas de titânio
O titânio é a opção de alto desempenho. O Ti-6Al-4V é o padrão. A relação resistência/peso é excelente. A biocompatibilidade o torna ideal para implantes.
A fundição por cera perdida a vácuo é absolutamente essencial. O titânio absorve oxigênio e nitrogênio do ar, o que causa fragilização e destrói sua ductilidade. O vácuo protege o metal fundido, mantendo as propriedades da peça.
Ligas de Alumínio
O alumínio é menos comum na fundição a vácuo. A película de óxido é protetora, mas a porosidade por hidrogênio é um problema. As ligas A356 e AlSi10Mg se beneficiam da desgaseificação a vácuo.
As aplicações são críticas em termos de peso. Suportes aeroespaciais e componentes de suspensão automotiva. O vácuo melhora as propriedades. Mas o custo muitas vezes é difícil de justificar. A fundição a ar geralmente é suficiente para o alumínio.
Por que escolher a NOBLE para fundição por cera perdida a vácuo e fabricação de precisão?
A NOBLE é especializada na fabricação de precisão em metal e plástico. Atendemos clientes em diversos setores, como o médico, aeroespacial, automotivo e industrial. Componentes personalizados de alta qualidade são o nosso padrão de entrega.
Serviços de fabricação de ponta a ponta
O processo começa antes da produção. O suporte ao projeto do produto identifica problemas precocemente. As revisões de Design para Manufatura (DFM) otimizam a peça para o processo. A orientação na seleção de materiais garante a liga correta para a aplicação.
A prototipagem rápida valida o projeto antes da fabricação das ferramentas. Em seguida, inicia-se a produção. A fundição por cera perdida a vácuo cria peças metálicas complexas e sem defeitos. usinagem CNC A moldagem por injeção de plástico garante a precisão final das superfícies críticas. Ela permite a produção de componentes poliméricos em grande volume. O acabamento superficial confere resistência à corrosão e um aspecto estético superior.
A inspeção de qualidade ocorre em todas as etapas. A montagem constrói os subsistemas. A embalagem e a logística enviam o produto finalizado.
Um único fornecedor cuida de tudo. Do conceito à peça finalizada. Sem transferências de responsabilidade. Sem lacunas. Um único ponto de contato.
Qualidade em que você pode confiar
O sistema de qualidade é certificado e documentado.
A norma ISO 9001:2015 abrange a gestão da qualidade em geral, incluindo processos consistentes, inspeção documentada e registros rastreáveis.
A norma ISO 13485:2016 adiciona o rigor necessário para a fabricação de dispositivos médicos. Rastreabilidade mais rigorosa. Validação de processos mais rigorosa. Sem desvios.
Faça parceria com a NOBLE
A equipe de engenharia está à disposição para auxiliar. Seleção de materiais. Otimização da fabricação. Prototipagem. Produção em larga escala. Entre em contato com a NOBLE e informe suas necessidades específicas. A equipe encontrará a solução ideal para sua aplicação.
Perguntas frequentes
O que é fundição por cera perdida a vácuo?
Um processo no qual o metal fundido é vertido em um molde de cerâmica sob vácuo. O molde de cera derrete primeiro. O vácuo elimina a oxidação e a porosidade causada por gases.
Por que se utiliza vácuo na fundição de precisão?
Para evitar a oxidação e a absorção de gases em metais reativos e superligas. O vácuo também remove gases dissolvidos da massa fundida antes da solidificação.
Que materiais podem ser fundidos usando o processo de fundição por cera perdida a vácuo?
Aços inoxidáveis, aços para ferramentas, superligas à base de níquel, ligas à base de cobalto, ligas de titânio e alguns tipos de alumínio. O processo é crucial para materiais que reagem com o ar.
Qual o melhor material para revestimento cerâmico?
Depende da liga. Sílica e zircônio funcionam para a maioria dos aços. Ítria é usada para titânio porque não reage com o metal fundido.
É possível fundir titânio por investimento a vácuo?
Sim. O titânio deve ser fundido sob vácuo ou gás inerte. Qualquer absorção de oxigênio fragiliza o material e destrói sua ductilidade.
Qual a diferença entre fundição de precisão e fundição a vácuo? carcaça de investimento?
A fundição de precisão é o processo geral. A fundição por cera perdida a vácuo é uma versão específica onde a fusão e o vazamento ocorrem sob vácuo para ligas reativas e de alto desempenho.
A fundição por cera perdida a vácuo é cara?
Sim. Os equipamentos, as ferramentas e o controle de processos são dispendiosos. Para peças críticas e de alto valor agregado, o custo se justifica pelos resultados sem defeitos.
Quais indústrias utilizam a fundição de precisão a vácuo?
Aeroespacial, dispositivos médicos, geração de energia, automotivo e defesa. Qualquer indústria onde a falha de componentes não seja aceitável.
