O Guia Definitivo para Prototipagem Rápida em 3D: Inovação do Conceito à Realidade

Introdução: Diga adeus ao "impossível", abrace a "propriedade instantânea"

No passado, transformar uma ideia em um objeto tangível era um processo longo e caro. Exigia desenhos de projetos meticulosos, fabricação de moldes dispendiosos e longos períodos de espera. Qualquer pequena modificação poderia significar a perda de todos os esforços anteriores, fazendo com que inúmeras ideias inovadoras fossem sufocadas em seu estágio inicial pelo custo e pelo tempo.

Hoje, tudo isso se transformou completamente. prototipagem rápida 3D tecnologia Funciona como um poderoso "motor de inovação", transformando ideias digitais em realidade física a uma velocidade sem precedentes. Não é apenas uma arma secreta para engenheiros e designers, mas também uma ponte para que todos os inovadores transformem o "impossível" em "possibilidade imediata". Se você também tem necessidades nessa área, pode confiar em nós com total confiança.

Este artigo fornecerá uma compreensão abrangente da tecnologia de prototipagem rápida 3D. Exploraremos seus princípios de funcionamento, principais tecnologias, vantagens significativas e ampla gama de aplicações de maneira fácil de entender, e explicaremos por que escolher um serviço profissional de prototipagem rápida é fundamental para o sucesso do seu projeto.

Parte 1: O que é prototipagem rápida 3D? Por que ela representa uma revolução na manufatura?

1.1 Conceito Central: Um Salto no Pensamento da “Subtração” para a “Adição”

Para entender a natureza revolucionária da prototipagem rápida em 3D, é preciso primeiro compreender a diferença fundamental entre ela e a manufatura tradicional:

• Manufatura tradicional (manufatura subtrativa), como usinagem CNCO processo de usinagem começa com um único pedaço de material (como um bloco de metal ou plástico) e remove as partes indesejadas por meio de corte, perfuração, fresagem, etc., obtendo-se, por fim, a peça final. Isso é semelhante a um escultor esculpindo uma estátua a partir de um único bloco de mármore.
• Prototipagem rápida 3D (fabricação aditiva/impressão 3D)É baseado num conceito completamente diferente— empilhamento camada por camadaO software "fatia" um modelo digital 3D em milhares de camadas finas, e a impressora 3D, como um diligente "dispensador de cola", deposita o material com precisão, seguindo o contorno de cada camada, empilhando-a uma sobre a outra até que a peça inteira seja fabricada.

Este método de processamento "do zero, camada por camada" supera muitas limitações dos processos de fabricação tradicionais e reduz significativamente o tempo de processamento.

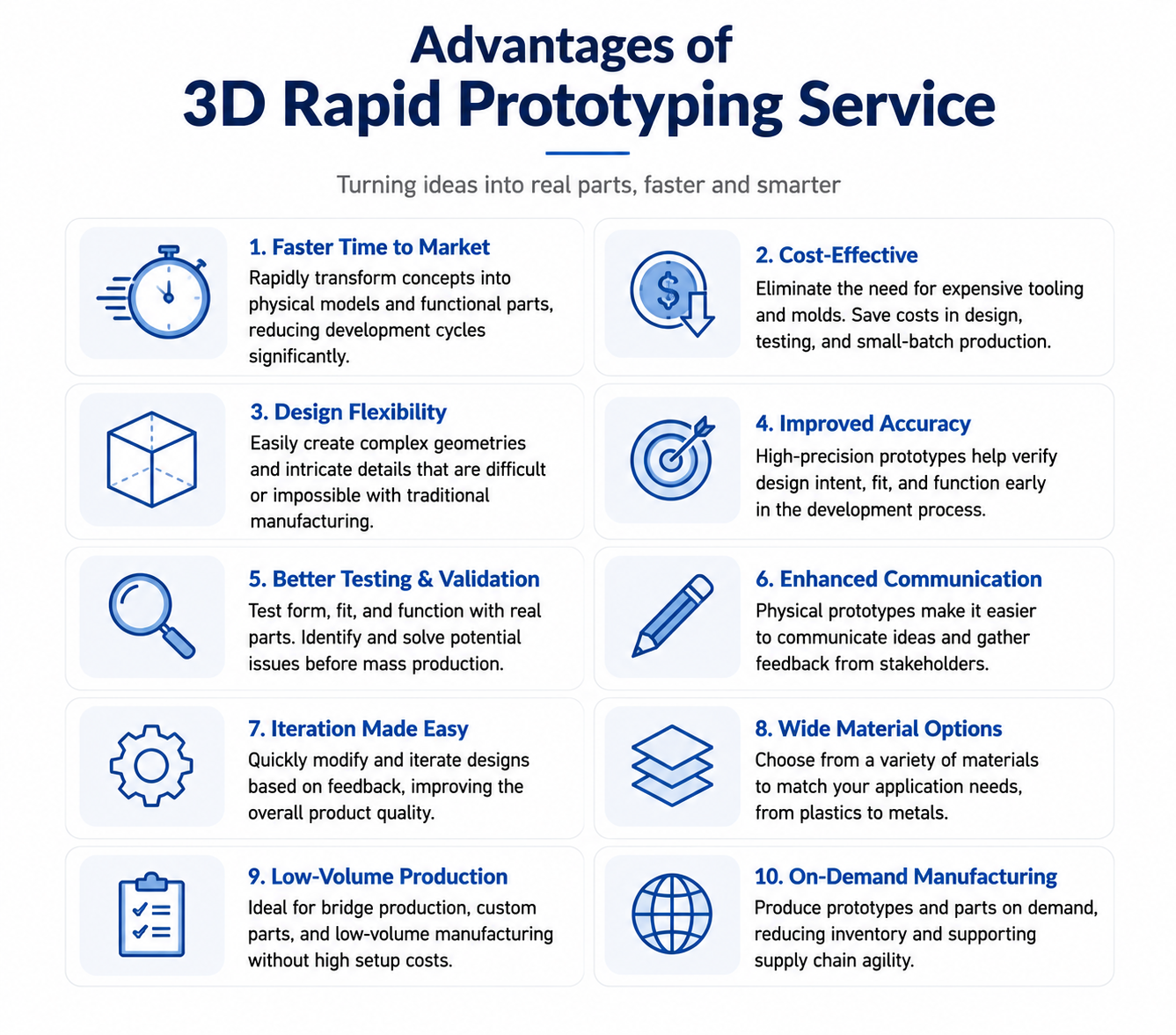

1.2 O principal valor e as vantagens da prototipagem rápida em 3D

• Velocidade incomparável"Rápido" faz parte do seu nome. De arquivos digitais a peças físicas, normalmente leva apenas horas ou diasEnquanto os métodos tradicionais podem levar semanas, isso reduz drasticamente os ciclos de desenvolvimento de produtos, atendendo a requisitos que exigem prazos de entrega extremamente curtos.
• Abraçando a complexidade, projetando com liberdade ilimitada.Essa é a vantagem mais revolucionária da impressão 3D. Seja uma estrutura interna extremamente complexa, uma dobradiça móvel integrada ou uma forma otimizada topológicamente que os processos tradicionais não conseguem alcançar, para uma impressora 3D, a diferença de custo e tempo entre fabricar uma peça complexa e fabricar um cubo simples é insignificante. É por isso que a impressão 3D está sendo escolhida por um número cada vez maior de pessoas.
• É extremamente rentável, especialmente para peças complexas e pequenos lotes.: isto Não requer moldesNa manufatura tradicional, a fabricação de moldes representa um enorme investimento inicial. No entanto, o custo por peça impressa em 3D é independente da complexidade, tornando-a ideal para prototipagem, produção em pequenos lotes e personalização personalizada.
• Iteração e verificação eficientesOs projetistas podem imprimir várias versões do projeto em um único dia para comparação física, testes de montagem e verificação funcional, identificando e corrigindo rapidamente defeitos de projeto e melhorando significativamente a qualidade do produto final. Isso aumenta consideravelmente a compatibilidade das peças.
• A fabricação integrada reduz montagemComponentes complexos que antes eram montados a partir de múltiplas peças podem ser impressos diretamente em uma unidade completa, reduzindo as etapas de montagem e melhorando a confiabilidade e a resistência do produto. Isso também evita o desperdício de material.

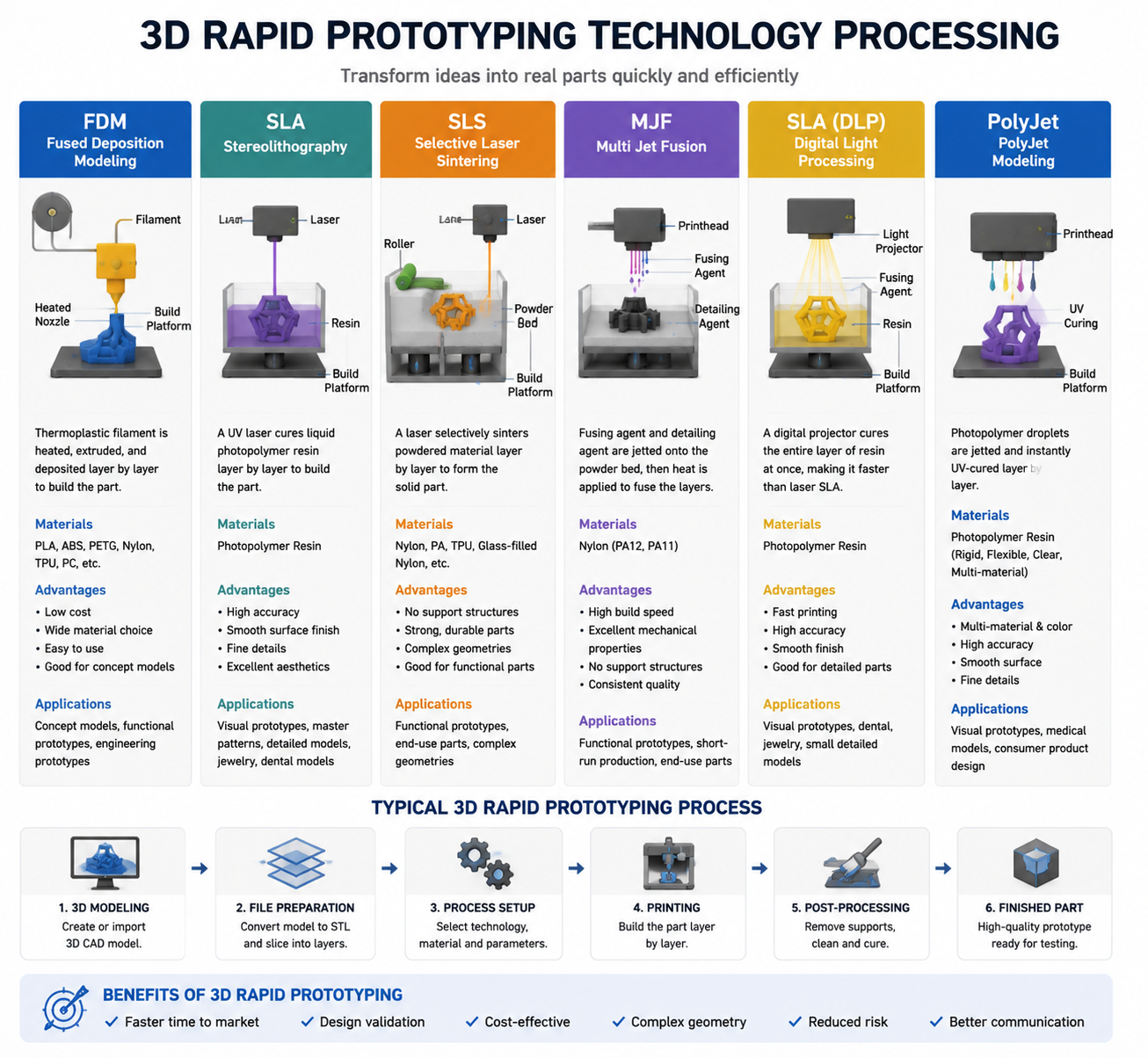

Parte Dois: Exploração Detalhada: Tecnologias Convencionais de Prototipagem Rápida 3D

impressão 3D Não se trata de uma única tecnologia, mas sim de uma família de tecnologias. Compreender as características de cada uma delas pode ajudá-lo a escolher a solução mais adequada para o seu projeto.

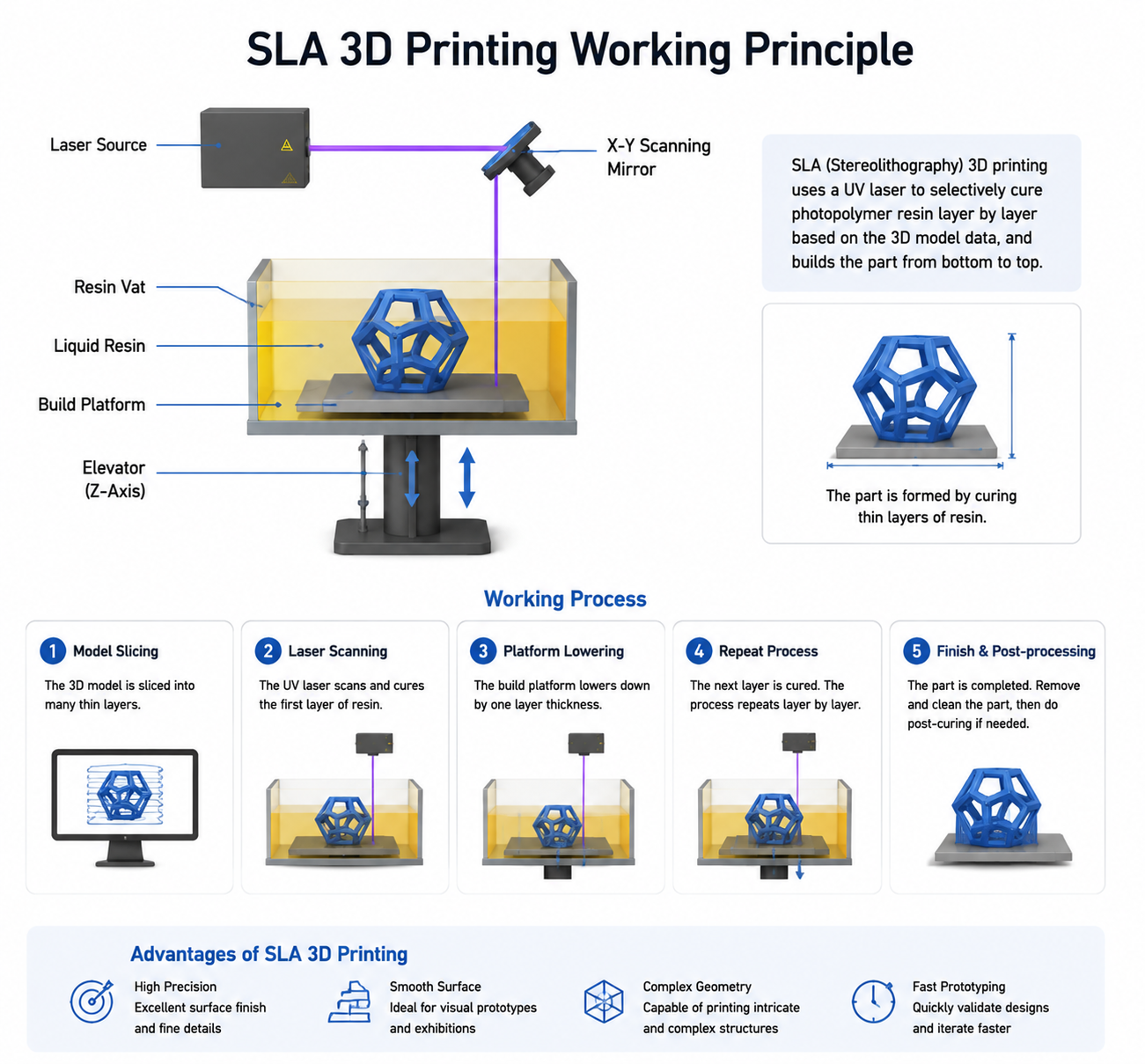

Tecnologia 1: SLA (Estereolitografia) – Um exemplo de alta precisão na qualidade da superfície.

• Princípio de trabalhoUtilizando um feixe de laser ultravioleta, o contorno da seção transversal da peça é escaneado com precisão e irradiado em um tanque contendo resina fotossensível líquida. A resina irradiada solidifica instantaneamente, formando uma película fina. Em seguida, uma plataforma elevatória desce a espessura de uma camada, um raspador aplica uma nova camada de resina e o laser continua escaneando e solidificando a próxima camada, repetindo esse ciclo até que a peça esteja completa. A peça é construída camada por camada diretamente a partir de dados CAD, resultando em protótipos, modelos para fundição de precisão, ferramentas e componentes de uso final. Após a conclusão do processo de impressão SLA, a peça é limpa em uma solução para remover qualquer resíduo de resina não curada da superfície. A peça limpa é então curada em uma estufa de cura ultravioleta.

• vantagem :

  • A SLA prioriza a precisão e a exatidão, tornando-a ideal para processos que exigem alta precisão em forma, encaixe e montagem. As peças fabricadas por SLA geralmente apresentam tolerâncias inferiores a 0.05 mm e oferecem o acabamento superficial mais liso de qualquer processo de manufatura aditiva. Devido à sua qualidade superior, a SLA é particularmente adequada para a criação de moldes de alta precisão (como moldagem por injeção, fundição e fundição a vácuo), protótipos funcionais, modelos de demonstração e para a realização de verificações de forma e encaixe. A SLA é uma tecnologia muito abrangente, aplicável a qualquer área onde a precisão seja fundamental, capaz de fornecer detalhes excepcionais.
  • A SLA também oferece uma vantagem em termos de velocidade, especialmente quando você precisa criar vários protótipos funcionais ou fabricar moldes rapidamente. A SLA combina perfeitamente velocidade e precisão, tornando-se uma excelente opção para avaliar protótipos. Devido à precisão proporcionada pela SLA, o produto impresso é fiel ao projeto final, o que significa que você pode identificar e corrigir falhas de projeto, conflitos e potenciais obstáculos à produção em larga escala antes de iniciar a produção. Para peças normalmente produzidas em lotes pequenos a médios usando polipropileno ou ABS, a SLA oferece características comparáveis ​​sem a necessidade de trocas de moldes caras e ineficientes para personalização ou alterações necessárias nas ferramentas. A SLA também permite custos de material mais baixos, pois a resina não utilizada permanece no cilindro para uso posterior em projetos subsequentes.

• deficiência:

  • Os materiais geralmente são quebradiços e têm baixa resistência às intempéries.
  • É necessário um pós-processamento (como limpeza e cura secundária).
• Aplicações ideais: modelos conceituais, modelos de exibição, protótipos de joias de alta precisão, modelos odontológicos.

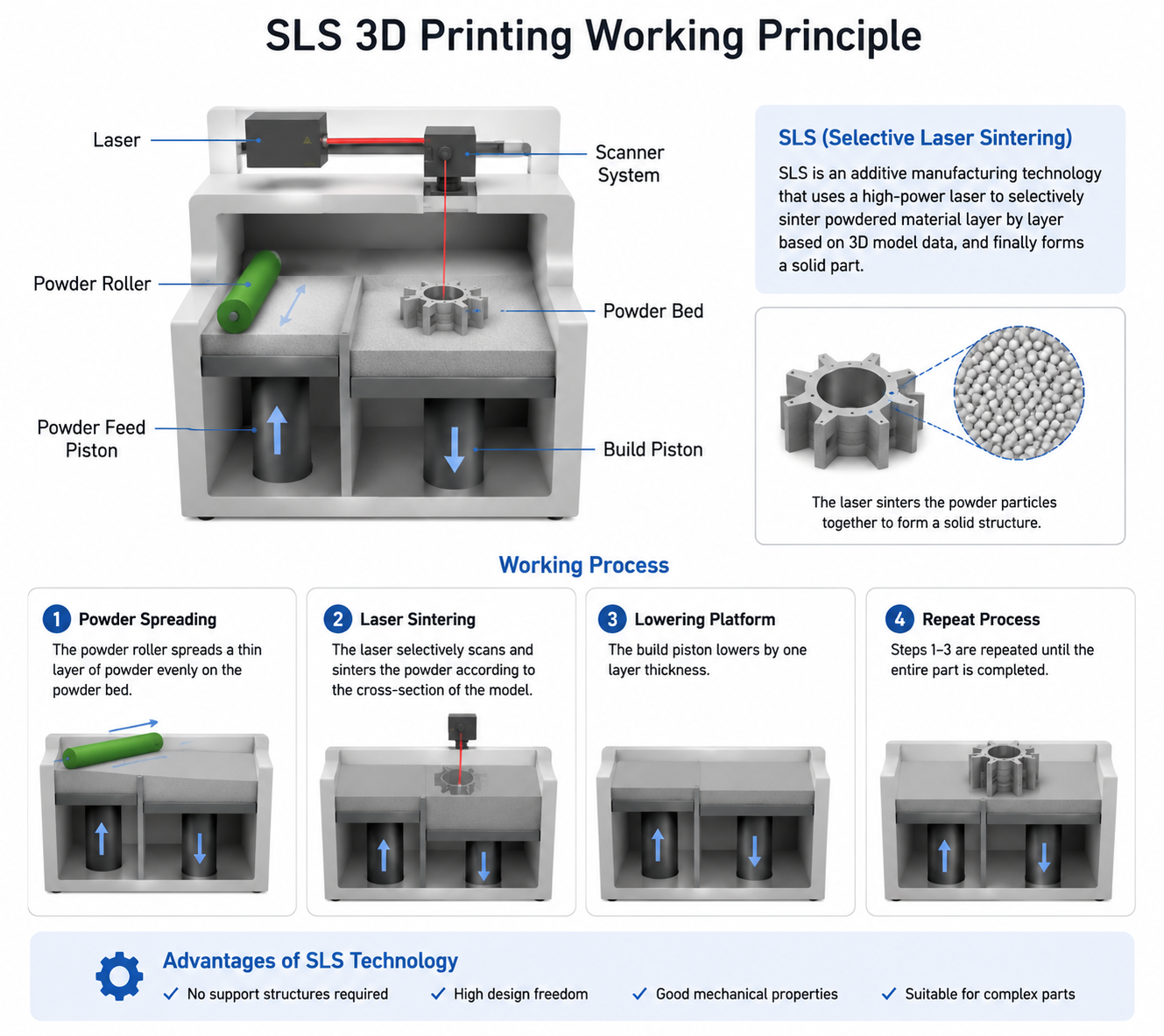

Tecnologia 2: SLS (Sinterização Seletiva a Laser) – A rainha da funcionalidade e das estruturas complexas

• Princípio de funcionamentoUm feixe de laser de alta potência é usado para sinterizar seletivamente partículas de pó em uma plataforma coberta com pó termoplástico, como náilon, fazendo com que se fundam para formar uma seção transversal sólida. Após a conclusão de uma camada, a plataforma desce, o pó é reposto e uma nova camada é sinterizada pelo laser. O pó não sinterizado torna-se naturalmente o suporte.
• vantagem :
  • Pode criar geometrias extremamente complexas (como estruturas interligadas e aninhadas). sem a necessidade de uma estrutura de suporte.
  • O produto final tem boa propriedades mecânicas,, semelhantes às das peças moldadas por injeção.
  • Uma variedade de materiais está disponível.
• deficiência :
  • A superfície é relativamente áspera (com uma textura granulada).
  • A velocidade de impressão é relativamente lenta.
• Aplicações ideais: protótipos funcionais, componentes de tubulação, carcaças duráveis ​​e peças de uso final em pequenos lotes.

Tecnologia 3: FDM (Modelagem por Deposição Fundida) – A opção de mesa mais popular e econômica

• Como FuncionaEsta é a tecnologia de impressão 3D de mesa mais comum. Ela derrete filamentos termoplásticos (como PLA e ABS) através de um bico aquecido e, em seguida, como se estivesse espremendo pasta de dente, os extruda e deposita em uma plataforma de construção ao longo de um caminho predefinido, camada por camada, para formar um objeto.
• vantagem :
  • Máquinas e materiais são baixos.
  • É relativamente simples de operar e possui uma grande variedade de materiais.
• deficiência :
  • A textura é óbvia e a qualidade da superfície é ruim.
  • A resistência é anisotrópica (fraca na direção do eixo Z).
  • Geralmente é necessária uma estrutura de suporte.
• Aplicações ideais: prova de conceito básicaEducação, testes funcionais simples, projetos "faça você mesmo".

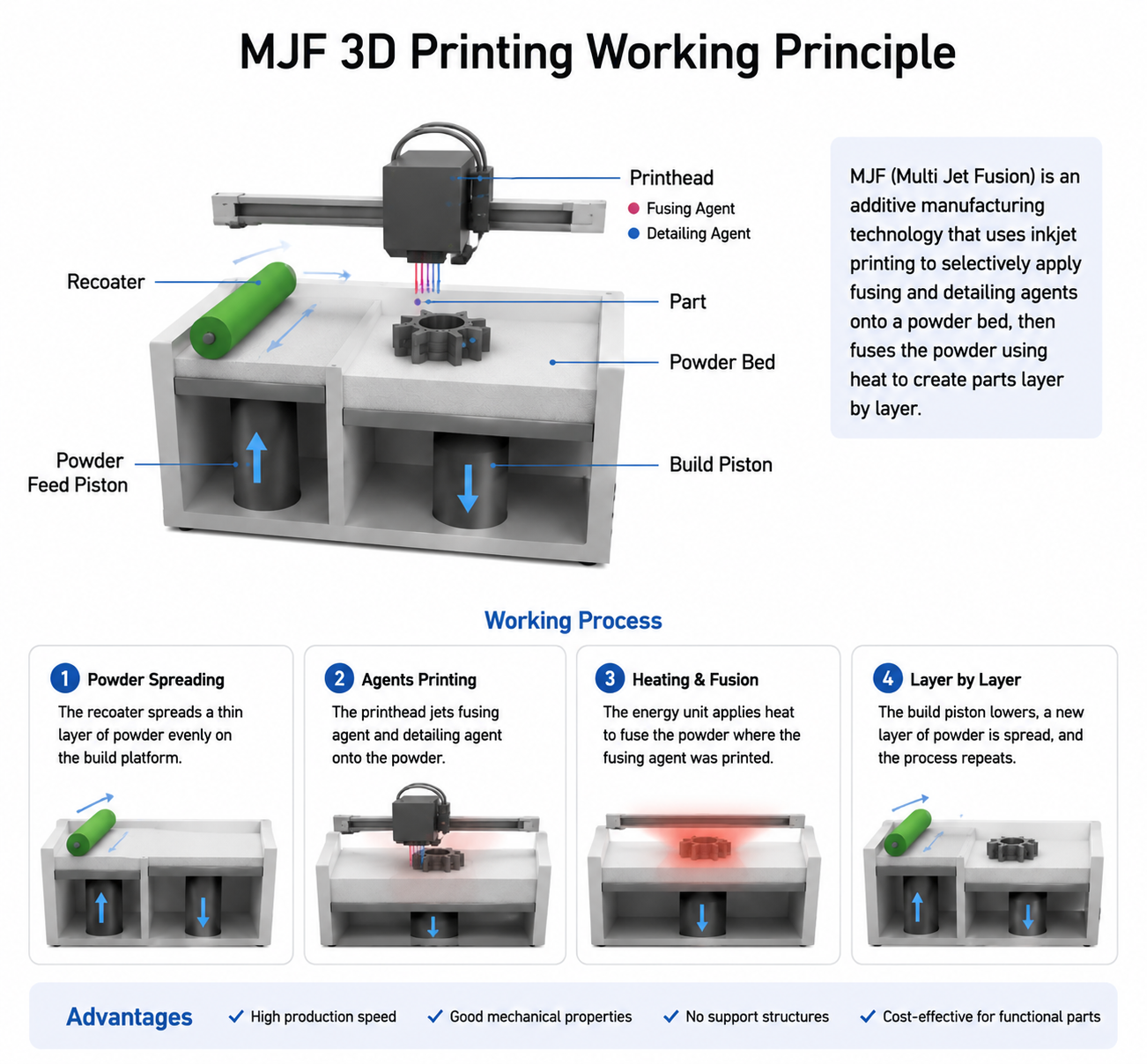

Tecnologia 4: MJF (Fusão Multijato) – Uma estrela em ascensão em aplicações industriais de alta eficiência

• Princípio de funcionamentoSemelhante ao SLS, também utiliza pó de nylon. No entanto, ao contrário do SLS, o MJF usa uma matriz de jato de tinta para pulverizar dois agentes sobre um leito de pó: um fluxo (no local onde é necessário moldar) e um agente de detalhamento (para melhorar os detalhes e a resolução da superfície). Em seguida, uma fonte de energia infravermelha varre toda a plataforma, fazendo com que as áreas pulverizadas com o fluxo se fundam e solidifiquem.
• vantagem :
  • A impressão é extremamente rápida. Porque utiliza impressão de superfície, em vez de digitalização por pontos como a SLS.
  • têm isotrópicos propriedades mecânicas e resistência consistente.
  • A qualidade e a precisão da superfície são superiores às da SLS.
• Aplicações ideais: produção em pequenos lotes de peças funcionais, protótipos de alta resistência e montagens complexas.

Tecnologia 5: Impressão 3D em Metal (SLM/DMLS) – A Joia da Coroa da Fabricação de Alta Tecnologia

• Princípio de funcionamentoMuito semelhante à SLS, mas utilizando pó metálico (como liga de titânio, aço inoxidável, liga de alumínio). Um feixe de laser de alta energia funde completamente (SLM) ou sinteriza (DMLS) o pó metálico para formar uma estrutura metálica densa. Todo o processo deve ser realizado sob atmosfera de gás inerte.
• vantagem :
  • Manufaturar completamente denso Peças metálicas com excelentes propriedades mecânicas.
  • Ela consegue fabricar canais de refrigeração internos complexos e estruturas leves que são impossíveis de se obter com métodos de usinagem tradicionais (como fundição e CNC).
• deficiência :
  • Os custos de equipamentos e materiais são extremamente altos.
  • O pós-processamento é complexo (requerendo a remoção de suportes, prensagem isostática a quente, etc.).
• Aplicações ideais: componentes aeroespaciais, implantes médicos (como articulações artificiais), alto desempenho automotivo peças e inserções de moldes complexos (canais de refrigeração a água conformes).

Parte Três: Cenários de Aplicação Poderosos da Prototipagem Rápida 3D: Ao Longo de Todo o Ciclo de Vida do Produto

O valor da impressão 3D vai muito além da criação de um modelo bonito; ela permeia todo o ciclo de vida do produto, do conceito ao descarte.

• Fase de projeto e desenvolvimento :

  • Modelo conceitualTransforme rapidamente esboços CAD em objetos físicos para discussões iniciais, avaliação de formas e tomada de decisões.
  • Protótipo de AparênciaModelos de alta precisão e superfície lisa são criados usando tecnologias como SLA para pesquisa de mercado, fotografia e displays para feiras comerciais.
  • Protótipos funcionaisUtilizando SLS, MJF ou até mesmo impressão em metal, fabrique peças que possam suportar testes em situações reais (como calor, força e fluidos) para verificar a viabilidade do projeto.

• Etapas de fabricação e produção :

  • Ferramentas e acessóriosDispositivos de montagem e ferramentas de teste personalizados para linhas de produção, visando melhorar a eficiência e a qualidade da produção.
  • Produção em pequenos lotesPara produtos com baixo volume de produção, iteração rápida ou personalização, o produto final pode ser fabricado diretamente usando impressão 3D, evitando altos custos de moldes.
  • Ferramentas personalizadasFornecemos produtos totalmente personalizados (como ortodontia, dentaduras, palmilhas sob medida, etc.) para áreas como medicina, odontologia e artigos esportivos.
• Etapas de Marketing e Vendas :
  • Amostras de marketingFornecer aos clientes amostras de produtos facilmente acessíveis aumenta a confiança deles na hora da compra.
  • Serviço pós-venda e peças de reposiçãoProduzir peças sobressalentes descontinuadas sob demanda para alcançar a gestão de "estoque zero", o que é especialmente adequado para os setores aeroespacial, de reparação de carros antigos e outros.

Parte 4: Por que escolher um serviço profissional de prototipagem rápida 3D em vez de comprar sua própria impressora?

Embora as impressoras 3D de mesa já sejam bastante comuns, para aplicações empresariais, escolher um fornecedor profissional de serviços de prototipagem rápida (como nós) oferece vantagens significativas:

1. Em termos de abrangência de tecnologia e materiais, nós  Uma gama completa de equipamentos de nível industrial, desde SLA, SLS e MJF até impressão em metal.e pode fornecer centenas de materiais de engenharia (desde náilon de alta resistência a resinas biocompatíveis, de materiais para altas temperaturas a metais) para encontrar a combinação ideal de "tecnologia e materiais" para você.
2. Qualidade e precisão incomparáveisEquipamentos de nível industrial superam em muito os equipamentos de mesa em termos de estabilidade, repetibilidade e resistência dos componentes. Nossos rigorosos processos de controle de qualidade garantem que cada peça recebida atenda às suas expectativas, e estamos dispostos a fornecer amostras grátis para que você possa verificar a qualidade de nossos produtos antes de efetuar a compra.
3. Ampla experiência e consultoria profissionalNossa equipe de engenheiros protege seu processo de projeto. Oferecemos serviços profissionais. Design para Impressão 3D (DFAM) Consultoria para otimizar seus modelos, aproveitando ao máximo as vantagens da impressão 3D, evitando possíveis problemas de projeto e economizando tempo e dinheiro.
4. Economias de escala e eficiênciaPara necessidades de prototipagem em larga escala, nossas unidades de impressão centralizadas podem concluir a tarefa com eficiência, com custo unitário e velocidade de entrega muito superiores aos da impressão interna em pequena escala.
5. Serviço de pós-processamento completoOferecemos uma gama completa de serviços de pós-processamento, incluindo remoção de suportes, lixamento, pintura, tingimento, galvanoplastia e penetração, entregando produtos acabados prontos para uso.

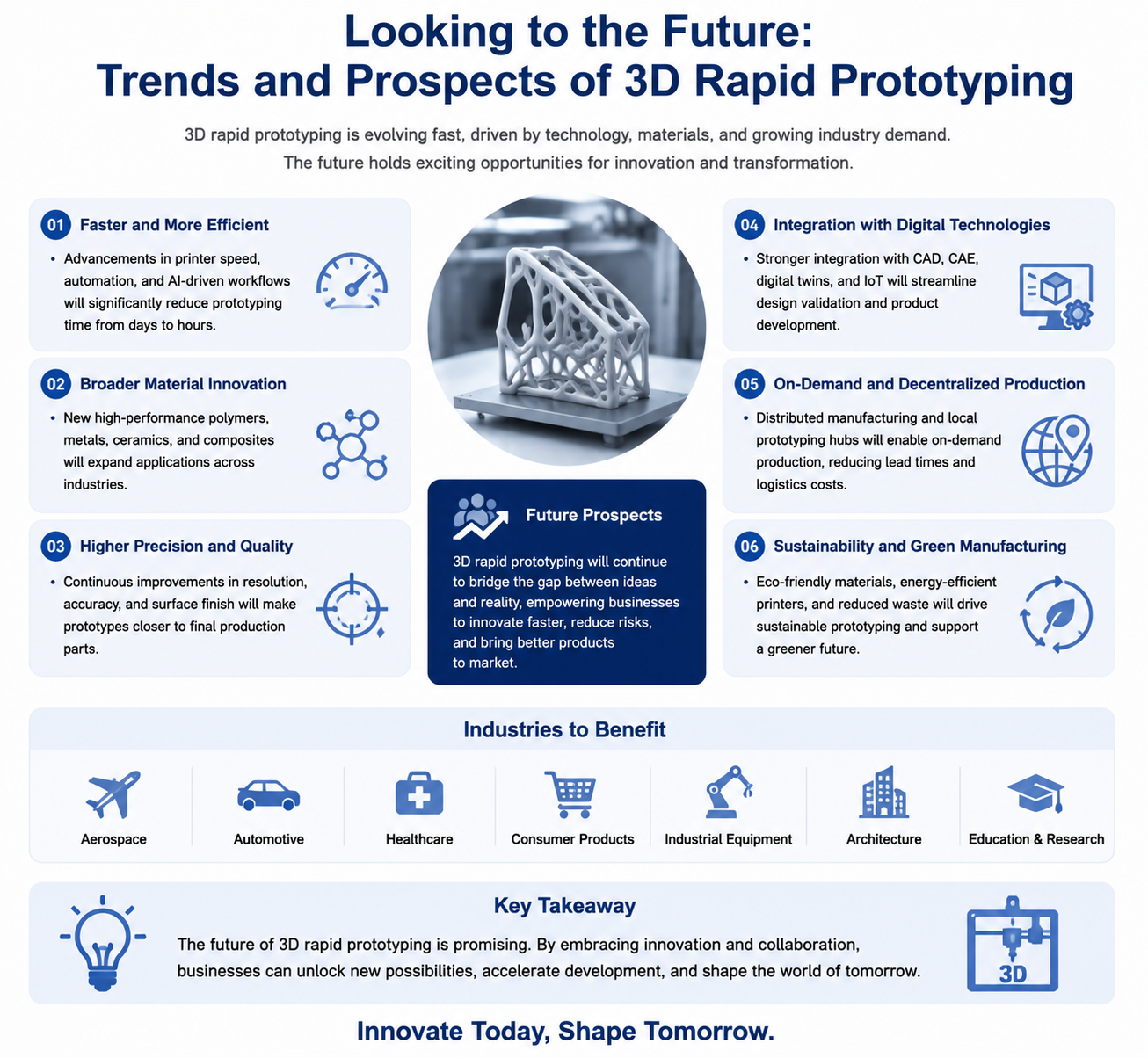

Parte 5: Olhando para o futuro: Tendências e perspectivas da prototipagem rápida em 3D

A tecnologia de impressão 3D ainda está evoluindo rapidamente, e suas possibilidades futuras são inimagináveis:

• Personalização em massaDesde implantes médicos a peças de vestuário, a personalização para cada indivíduo se tornará a norma.
• Avanços em novos materiaisMateriais compósitos de alto desempenho, materiais autorreparáveis ​​e materiais condutores serão desenvolvidos, ampliando os limites de suas aplicações.
• A combinação de IA e design generativoA inteligência artificial irá gerar automaticamente estruturas leves otimizadas, que serão fabricadas diretamente por impressoras 3D.
• Fabricação híbrida combina tecnologias tradicionais como impressão 3D e usinagem CNC Utilizando o mesmo equipamento, aproveitando as vantagens um do outro.
• Fabricação sustentávelA característica de "produção sob demanda" da impressão 3D reduz significativamente o desperdício de materiais e de estoque, o que está em consonância com o conceito de manufatura sustentável.

Conclusão: Que a inovação não espere mais.

A tecnologia de prototipagem rápida 3D evoluiu de um conceito inovador para uma força motriz fundamental para a inovação na indústria moderna. Ela democratizou as capacidades de fabricação, permitindo que empresas e indivíduos de todos os portes transformem ideias em realidade a um custo acessível e com uma velocidade sem precedentes.

Em um mercado cada vez mais competitivo, velocidade é essencial e inovação é fundamental. Escolher um parceiro de prototipagem rápida forte, confiável e experiente significa obter uma arma poderosa para se destacar em cada etapa crítica do desenvolvimento do produto.

Não somos apenas um fornecedor de serviços de impressão 3D, mas também um acelerador para sua jornada de inovação. Desde o momento em que você carrega seus arquivos CAD, toda a nossa experiência e equipamentos avançados estarão à sua disposição, garantindo que suas ideias sejam apresentadas com a maior rapidez e qualidade possível.

Entre em contato conosco agora mesmo para uma análise de design especializada e gratuita e um orçamento instantâneo. Vamos ultrapassar os limites da imaginação e criar juntos o próximo milagre.
